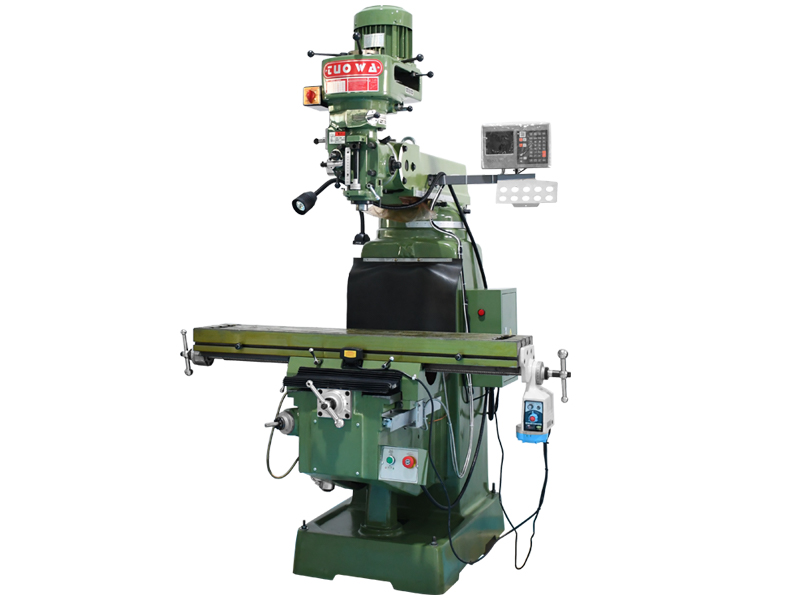

機床用途：本機床可廣泛應用於加工平麵以及任意角度傾斜的平麵，能銑槽、鑽孔、鉸孔，使用專用工具還可鏜孔。銑頭能向左或向右回轉 90°向前或向後回轉 45°，滑枕可水平回轉 180°。主軸具有較高轉速，並且有較寬廣的速度範圍，能實現自動進給並且有超載保護安全裝置。主軸套筒和機床導軌 經過特殊處理，並且工作台與鞍座、鞍座與升降台導軌間貼有耐磨片，減輕滑動導軌副之間的摩擦， 延長機床使用壽命，具有滿意的外觀和很好的結構設計，是理想的金屬加工萬能設備。根據顧客的特殊需求，該機床還可以裝備自動進給器和數顯係統、滾珠絲杆等。

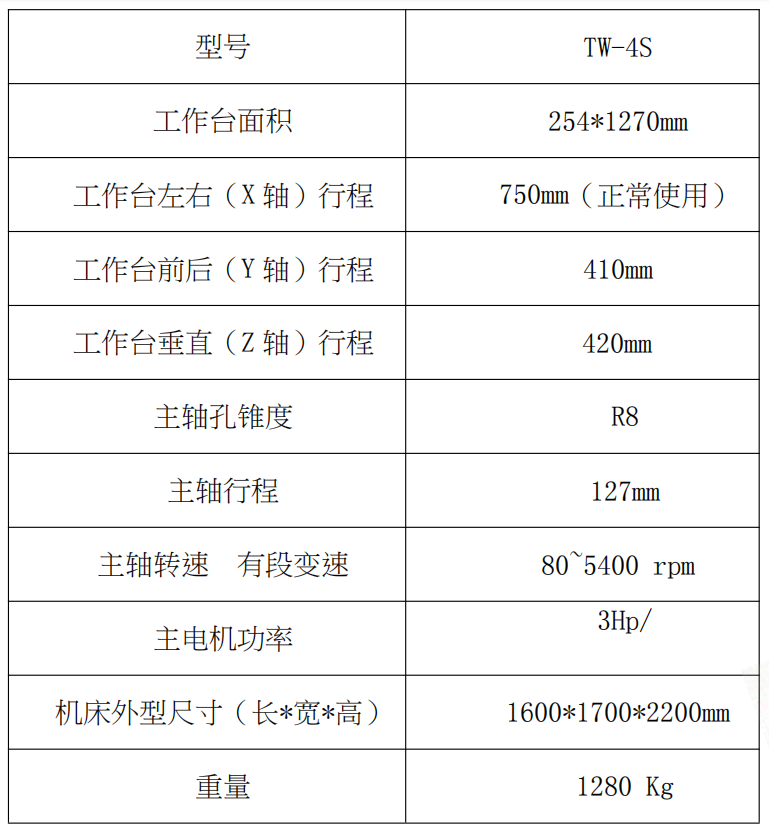

主要參數：

型號：TW-4S

工作台麵積：254*1270mm

工作台左右：（X 軸）行程 750mm（正常使用）

工作台前後：（Y 軸）行程 410mm

工作台垂直：（Z 軸）行程 420mm

主軸孔錐度： R8

主軸行程： 127mm

主軸轉速 有段變速： 80~5400 rpm

主電機功率： 3Hp/

機床外型尺寸（長*寬*高）： 1600*1700*2200mm

重量 ：1280 Kg

結構及特點：本機床主要零件床身、升降座、鞍座、工作台、回轉盤、伸縮臂、萬向頭等材料均為特殊鑄鐵， 可以減輕機床工作中產生的震動，提高機床工作精度。床身、升降座均為矩形導軌，升降座 Y軸導軌為加寬型，剛度及穩定性極佳，鞍座導軌貼有 TF耐磨片，可以減輕滑動導軌副間的摩 擦，Z 軸導軌采用燕尾導軌，便於調整工作台與鞍座之間的間隙。X、Y、Z 三軸絲杆均（jun1）采用台 灣進口的梯形螺紋絲杆，穩定性好，且 X、Y 軸絲杆螺母為雙螺母結構，便於調整螺母與絲杆 之間的間隙。本機床采用先進的集中潤滑供油裝置，確保機床的良好潤滑。

機床精度標準

本機床執行 JB/T 3697-96《搖臂銑床技術條件》

JB/T 3697.1-1999《搖臂銑床精度檢驗》平行度 0.02MM/30

主要進口件、國產件配套明細

（1）鑄件 雲南台正 （2）X、Y、Z 軸絲杆 台灣世旻 3 支 （3）X、Y、Z 軸螺母 台灣世旻 3 套 （4）潤滑裝置 日華油機 1 套 （5）R8 快速銑夾頭（8 件套） 山東征宙 1 套

標準附件清單

拉杆 1 支

機用平口鉗 1 套

擋屑板 1 套

手壓油泵 1 套

自動走刀器（X 軸） 1 套

工作燈 1 套

電箱 1 套

工具箱及套工具 1 套

膠墊 1 套

數顯尺 1 套

擋屑板 1 套
